Hogyan befolyásolja a ventilátorlapátszám a radiális ventilátor ventilátor teljesítményét?
Radiális ventilátorfúvók szállítójaként első kézből tapasztaltam, hogy a ventilátorlapátok száma milyen jelentős hatással lehet ezen alapvető eszközök teljesítményére. A radiális ventilátoros ventilátorokat, más néven centrifugálventilátorokat, széles körben használják különféle iparágakban és alkalmazásokban, az épületek szellőzőrendszereitől az ipari folyamatokig és az autók hűtéséig. Mind a gyártók, mind a végfelhasználók számára elengedhetetlen annak megértése, hogy a ventilátorlapátok száma hogyan befolyásolja a teljesítményüket, hogy optimalizálják a ventilátorok hatékonyságát és eredményességét.
Légáramlás és nyomás generálása
A radiális ventilátorfúvók egyik elsődleges teljesítménymutatója az, hogy képes légáramlást és nyomást generálni. A ventilátorlapátok száma döntő szerepet játszik ebben a folyamatban. Általában a ventilátorlapátok számának növekedése a ventilátor által generált nyomás növekedéséhez vezethet. Ennek az az oka, hogy több lapát nagyobb felületet biztosít a levegővel való kölcsönhatáshoz, ami lehetővé teszi az energia hatékonyabb átvitelét a forgó lapátokról a levegőmolekulákra.
Amikor a ventilátor forog, mindegyik lapát erőt fejt ki a levegőre, és sugárirányban kifelé nyomja. Több lapát esetén ezeknek az erőknek a kumulatív hatása nagyobb statikus nyomást eredményez a ventilátor kimeneténél. Például azokban az alkalmazásokban, ahol nagynyomású levegőre van szükség, mint például a porgyűjtő rendszerben vagy egy hosszú lefutású és többszörös ívű szellőzőcsatornában, a nagyobb lapátszámú radiális ventilátorfúvó megfelelőbb lehet.
A lapátok száma és a légáramlás közötti kapcsolat azonban összetettebb. Bár több lapát növelheti a nyomást, bizonyos mértékig akadályozhatja a légáramlást is. A pengék számának növekedésével a lapátok közötti tér szűkül. Ez megnövekedett légellenállást okozhat, amelyet pengeelzáródásnak neveznek. A levegőnek át kell áramolnia ezeken a kisebb járatokon, ami lelassíthatja az általános légáramlási sebességet. Olyan alkalmazásokban, ahol nagy mennyiségű levegőt kell mozgatni, például nagyméretű szellőztető rendszerekben, a kevesebb lapátszámú ventilátor megfelelőbb lehet.
Zajgenerálás
A zaj egy másik fontos tényező, amelyet figyelembe kell venni a radiális ventilátor teljesítményének értékelésekor. A ventilátorlapátok száma jelentősen befolyásolhatja a ventilátor által keltett zajszintet. A nagyobb lapátszámú ventilátorok általában kisebb zajt keltenek alacsony fordulatszámon. A lapátok közötti kisebb távolság ugyanis egyenletesebb és egyenletesebb légáramlást eredményez. A levegőben kevésbé valószínű, hogy nagyméretű turbulens örvények keletkeznek, amelyek a ventilátorok zajának fő forrásai.
Másrészt nagy sebességű működésnél a nagyszámú lapáttal rendelkező ventilátorok nagyobb zajt produkálhatnak. A megnövekedett lapátok száma egységnyi idő alatt több levegő-lapát interakciót jelent. Ezek a kölcsönhatások nagyfrekvenciás zajkomponenseket hozhatnak létre, amelyek gyakran zavaróbbak az emberi fül számára. A kevesebb lapáttal rendelkező ventilátorok csendesebbek lehetnek nagy sebességű működésnél, mivel kevesebb a levegő-lapát kölcsönhatás, bár több alacsony frekvenciájú zajt produkálhatnak a lapátok közötti szélesebb terekben kialakuló nagyobb örvények miatt.
Hatékonyság
A hatékonyság kulcsfontosságú szempont minden radiális ventilátor esetén. A ventilátor hatásfoka a hasznos teljesítmény (levegőáramlás és nyomás formájában) és a bemeneti teljesítmény (általában elektromos teljesítmény) aránya. A ventilátorlapátok száma jelentős hatással lehet a ventilátor hatékonyságára.
Az optimális lapátszámmal rendelkező ventilátor magas hatásfokot érhet el. Ha a lapátok száma túl kicsi, előfordulhat, hogy a ventilátor nem tud elegendő energiát átadni a levegőnek, ami alacsony nyomást és légáramlást eredményez. Ez azt jelenti, hogy a bemeneti teljesítmény nagy része elpazarol. Ezzel szemben, ha a lapátok száma túl nagy, a lapátok eltömődése miatt megnövekedett légellenállás is csökkentheti a ventilátor hatékonyságát. A ventilátornak keményebben kell dolgoznia, hogy leküzdje ezt az ellenállást, és több energiát fogyaszt a hasznos teljesítmény arányos növekedése nélkül.
A gyártók gyakran kiterjedt kutatást és fejlesztést végeznek annak érdekében, hogy meghatározzák az optimális lapátok számát egy adott ventilátor-konstrukcióhoz. Ehhez olyan tényezőket kell figyelembe venni, mint a ventilátor mérete, sebessége és a tervezett alkalmazás. Például aCentrifugális kipufogó ventilátor, a lapátok számát gondosan választották ki, hogy egyensúlyba kerüljenek a légáramlás, a nyomás, a zaj és a hatékonyság követelményei.
Alkalmazások és pengeszám kiválasztása
A különböző alkalmazások eltérő követelményeket támasztanak a radiális ventilátorfúvók teljesítményével szemben, ami viszont befolyásolja a ventilátorlapátok számának kiválasztását.

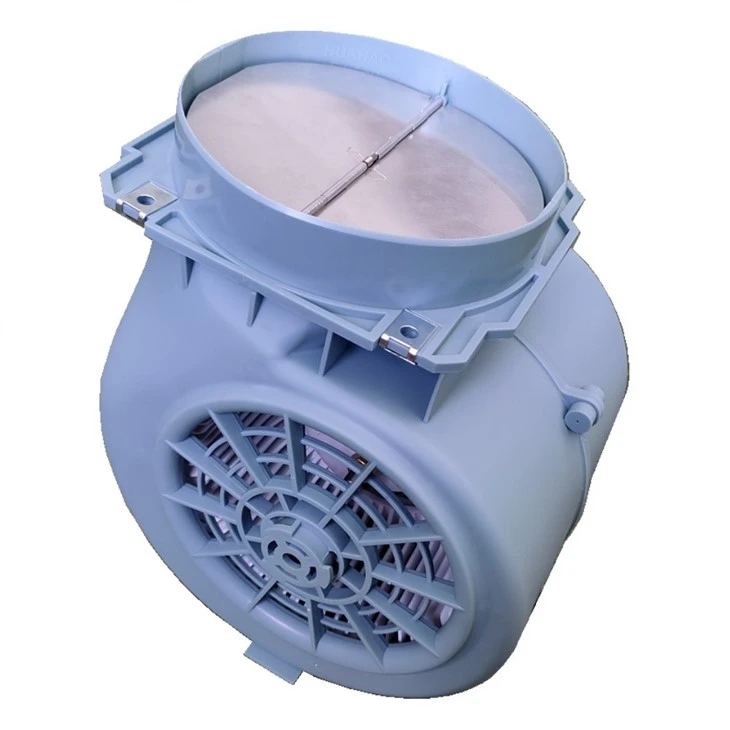

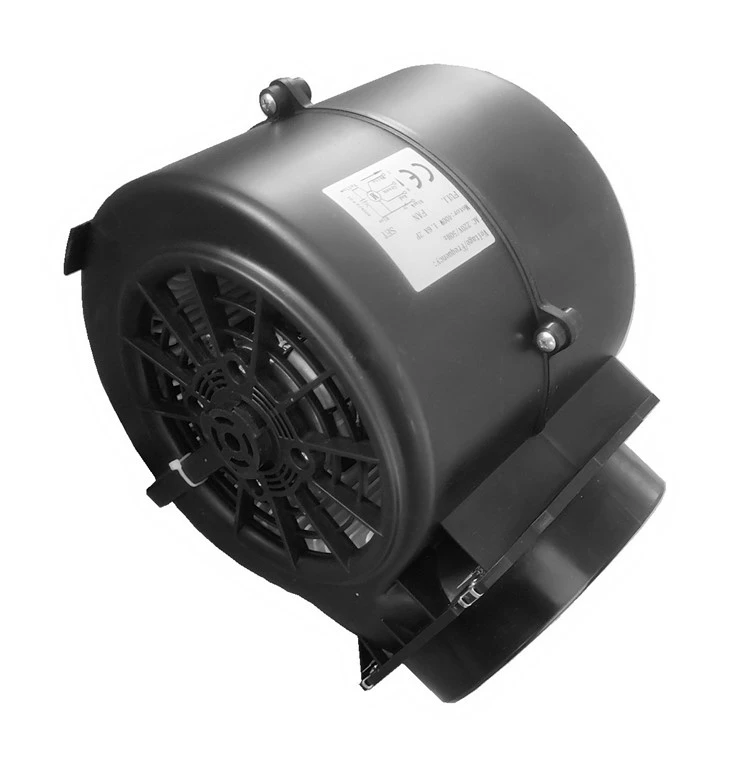

A lakó- és kereskedelmi épületek szellőzőrendszereiben általában szükség van a légáramlás és a zaj egyensúlyára. A közepes számú, jellemzően 6-12 lapáttal rendelkező ventilátor gyakran jó választás. Ez elegendő légáramlást biztosít a tér szellőzéséhez, miközben a zajszintet elfogadható szinten tartja. Például aMűanyag kéményfúvóA konyhai kéményben körülbelül 8-10 pengéje lehet, hogy hatékonyan távolítsa el a főzés során keletkező füstöket és szagokat anélkül, hogy túl sok zajt kelt.
Ipari alkalmazásokban, például egy gyártóüzemben, ahol nagynyomású levegőre van szükség az olyan folyamatokhoz, mint a pneumatikus szállítás vagy szárítás, radiális ventilátorfúvó használható nagyobb számú, esetleg 16-24 lapáttal. Ezek a ventilátorok képesek előállítani az anyagok vagy a levegő mozgatásához szükséges nagy nyomást hosszú csöveken és összetett rendszereken keresztül.
Az autók hűtőrendszereiben gyakoriak a kevesebb, általában 3-6 lapáttal rendelkező ventilátorok. A fő cél itt nagy mennyiségű levegő gyors mozgatása a motor lehűtése érdekében. A lapátok közötti tág terek nagy sebességű légáramlást tesznek lehetővé, ami elengedhetetlen a hatékony hűtéshez.
Megfontolások a gyártók és a végfelhasználók számára
A radiális ventilátorfúvók gyártói számára a ventilátorlapátok száma és a teljesítmény közötti kapcsolat megértése alapvető fontosságú a terméktervezés és -fejlesztés szempontjából. Részletes kísérleteket és szimulációkat kell végezniük a különböző ventilátormodellek optimális lapátszámának meghatározásához. Ez magában foglalja a különböző lapátok konfigurációinak tesztelését különböző működési körülmények között, hogy megtalálják a legjobb egyensúlyt a légáramlás, a nyomás, a zaj és a hatékonyság között.
A végfelhasználóknak is tisztában kell lenniük ezekkel a tényezőkkel, amikor radiális ventilátorfúvót választanak az adott alkalmazáshoz. Figyelembe kell venniük rendszerük követelményeit, például a szükséges légáramlási sebességet, nyomást és zajszintet. Megfelelő számú lapáttal rendelkező ventilátor kiválasztásával biztosíthatják a ventilátor hatékony és eredményes működését, hosszú távon csökkentve az energiafogyasztást és a karbantartási költségeket.
Ha radiális ventilátoros ventilátort szeretne vásárolni, és segítségre van szüksége a megfelelő termék kiválasztásában az Ön egyedi igényei alapján, forduljon hozzánk bizalommal. Radiális ventilátorok széles választékával rendelkezünk, többek közöttPáraelszívó centrifugális ventilátor,Centrifugális kipufogó ventilátor, ésMűanyag kéményfúvó, és szakértői csapatunk segíthet Önnek abban, hogy a legjobb választást hozza meg az alkalmazásához.
Hivatkozások
- Cumpsty, NA (1989). Kompresszor aerodinamika. Longman Tudományos és Műszaki.
- Stepanoff, AJ (1957). Centrifugális és axiális áramlási szivattyúk: elmélet, tervezés és alkalmazás. John Wiley & Sons.
- Eck, H. (1973). A turbógépek folyadékmechanikája és termodinamikája. Pergamon Press.
