A 310 V-os BLDC motorok szállítójaként a saját bőrömön tapasztaltam, hogy az elektromágneses kompatibilitás (EMC) mennyire fontos ezeknél a motoroknál. Az EMC biztosítja, hogy a motor anélkül tudjon működni, hogy interferenciát okozna más elektronikus eszközökben, és megfelelően működhet elektromágneses zavarok jelenlétében is. Ebben a blogban megosztok néhány tippet a 310 V-os BLDC motor elektromágneses kompatibilitásának biztosításához.
Az elektromágneses kompatibilitás megértése
Mielőtt belemerülnénk a tippekbe, nézzük meg gyorsan, mi is az elektromágneses kompatibilitás. Az EMC egy elektromos vagy elektronikus eszköz azon képességére utal, hogy megfelelően működik elektromágneses környezetben anélkül, hogy olyan elektromágneses interferenciát (EMI) hozna létre, amely megzavarhatja más eszközök működését. A 310 V-os BLDC motorok esetében az EMC elengedhetetlen az olyan problémák megelőzéséhez, mint a rádióinterferencia, a közeli elektronika meghibásodása és a szabályozási szabványoknak való megfelelési problémák.
Tervezési szempontok
Az elektromágneses összeférhetőség biztosításának egyik első lépése, hogy fokozott figyelmet fordítsunk a motor kialakítására. Íme néhány fő tervezési szempont:
Áramkör elrendezése
Egy jól megtervezett áramköri elrendezés jelentősen csökkentheti az EMI-t. A 310 V-os BLDC motor áramkörének tervezésekor tartsa külön a táp- és vezérlővezetékeket. Ez segít minimalizálni a nagy teljesítményű vezetékek és az érzékeny vezérlőjelek közötti csatolást. A nagyfrekvenciás jelekhez használjon rövid és közvetlen nyomvonalakat is, hogy csökkentse azok sugárzását.
Földelés
A megfelelő földelés kulcsfontosságú az EMC szempontjából. Győződjön meg arról, hogy a motor szilárd földeléssel rendelkezik. Az egypontos földelési rendszer segíthet csökkenteni a földhurkokat, amelyek az EMI gyakori forrásai. Csatlakoztassa a motor összes fém részét, például a házat a földhöz, hogy alacsony impedanciájú utat biztosítson az elektromágneses áramoknak.
Árnyékolás
Az árnyékolás hatékony módja lehet a motor elektromágneses mezőinek kisugárzásának csökkentésének. Használjon vezetőképes árnyékolást a motor tekercselése és a teljesítményelektronika körül. Az árnyékolást megfelelően földelni kell a hatékonysága érdekében. Például egy fémház pajzsként működhet, és megvédheti a motort a külső elektromágneses mezőktől, valamint megakadályozhatja a motor saját mezőinek kisugárzását.
Alkatrész kiválasztása
A 310 V-os BLDC motorban használt alkatrészek szintén létfontosságú szerepet játszanak az EMC-ben.
Kondenzátorok
A kondenzátorokat általában a nagyfrekvenciás zajok kiszűrésére használják. Válasszon megfelelő kapacitásértékekkel és alacsony egyenértékű soros ellenállással (ESR) rendelkező kondenzátorokat. Például a kerámia kondenzátorok gyakran jó választást jelentenek a nagyfrekvenciás alkalmazásokhoz. Helyezze a kondenzátorokat a motor teljesítménybemeneteihez és kimeneteihez közel, hogy kiszűrje a nem kívánt zajokat.
Induktorok
Az induktorok nagyfrekvenciás áramok blokkolására használhatók. Az elektromos vezetékekbe helyezhetők, hogy csökkentsék a hullámos áramot és az elektromágneses sugárzást. A hatékony szűrés érdekében válasszon magas induktivitású és alacsony ellenállású induktorokat.
Kapcsolók
A motor vezérlőáramkörében használt kapcsolók, mint például a MOSFET-ek vagy az IGBT-k, be- és kikapcsoláskor jelentős mennyiségű EMI-t generálhatnak. Válasszon alacsony kapcsolási idővel rendelkező kapcsolókat és megfelelő csillapító áramköröket, hogy csökkentse a kapcsolás közbeni feszültség- és áramcsúcsokat.
Tesztelés és tanúsítás
Miután a motort megtervezték és megépítették, fontos, hogy tesztelje az EMC-t.
Előzetes megfelelőségi tesztelés
A teljes körű tanúsítás megszerzése előtt végezzen házon belüli megfelelőségi vizsgálatot. A motor elektromágneses kibocsátásának mérésére használjon EMC-tesztberendezést. Ez segíthet az esetleges elektromágneses összeférhetőségi problémák korai felismerésében és a szükséges módosítások elvégzésében a tervezésen vagy az alkatrészeken.
Tanúsítvány
Szerezzen EMC-tanúsítványt elismert vizsgálólaboratóriumoktól. A különböző régiókban eltérőek az EMC szabványok, például az Egyesült Államokban az FCC, Európában a CE. Ezeknek a szabványoknak való megfelelés nemcsak azt biztosítja, hogy motorja kompatibilis legyen más eszközökkel, hanem azt is, hogy ügyfelei bizalmat kapjanak terméke iránt.
Alkalmazás – Speciális szempontok
Az az alkalmazás, amelyben a 310 V-os BLDC motort használják, szintén befolyásolhatja az EMC-t.
Páraelszívóban
Ha a motort aPáraelszívó BLDC motor, a konyhában lévő egyéb elektronikus eszközök, például mikrohullámú sütők és Wi-Fi útválasztók közvetlen közelében lehet. Győződjön meg arról, hogy a motor megfelelően árnyékolt és szűrt, hogy elkerülje az eszközökkel való interferenciát.

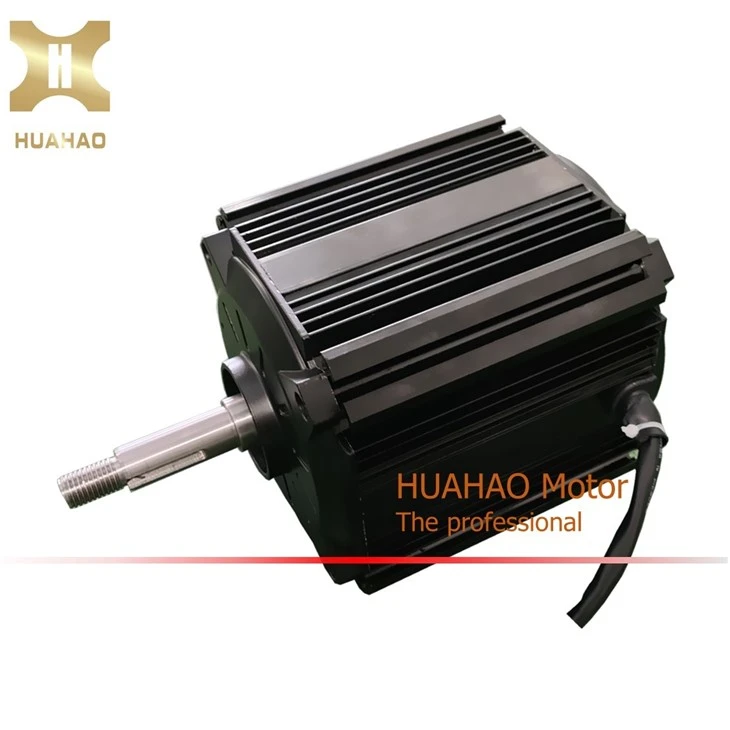

Állandó mágneses elektromos motorként
AÁllandó mágneses elektromos motoregyedi elektromágneses jellemzői vannak. Az állandó mágnesek kölcsönhatásba léphetnek a motor tekercselése által generált elektromágneses mezőkkel, ami befolyásolhatja az EMC-t. Vegye figyelembe ezeket a kölcsönhatásokat a tervezési és tesztelési folyamat során.
24V-os rendszerben
Ha a 310 V-os BLDC motort olyan rendszerben használják, amely magában foglalja a24V Bldc motor, kereszt-interferencia lehet a két motor között. Biztosítsa a megfelelő leválasztást és szűrést a különböző feszültségszintek között, hogy megakadályozza a nem kívánt elektromágneses csatolást.
Következtetés
A 310 V-os BLDC motor elektromágneses kompatibilitásának biztosítása sokrétű folyamat, amely magában foglalja a tervezést, az alkatrészek kiválasztását, a tesztelést és az alkalmazás mérlegelését. Az ebben a blogban felvázolt tippek követésével minimalizálhatja az elektromágneses interferenciát, és biztosíthatja, hogy motorja zökkenőmentesen működjön anélkül, hogy problémákat okozna más eszközöknek.
Ha egy kiváló minőségű 310 V-os BLDC motort keres, kiváló EMC teljesítménnyel, itt vagyunk, hogy segítsünk. Motorok széles választékával rendelkezünk, amelyeket úgy terveztek és teszteltek, hogy megfeleljenek a legmagasabb EMC-szabványoknak. Ne habozzon keresni egy beszerzési megbeszélést. Szívesen dolgozunk Önnel, és a legjobb motormegoldásokat kínáljuk az Ön igényeinek.
Hivatkozások
- Henry W. Ott "Elektromágneses kompatibilitási tervezés"
- „Power Electronics: Converters, Applications and Design”, Ned Mohan, Tore M. Undeland és William P. Robbins
