Égőmotorok beszállítójaként gyakran találkozom a vásárlók kérdéseivel az ezekhez a motorokhoz használt különböző típusú indítókról. A leggyakrabban felmerülő kérdések között szerepel, hogy mi a különbség a közvetlen - on-line (DOL) indító és az égőmotor lágyindítója között. Ebben a blogbejegyzésben ennek a két típusú indítómotornak a részleteibe fogok beleásni, kiemelve azok jellemzőit, előnyeit és hátrányait, hogy segítsen megalapozott döntést hozni az égőmotorhoz megfelelő önindító kiválasztásakor.
Közvetlen - on-line (DOL) indító
Az elektromos motor indításának legegyszerűbb és legegyszerűbb módja a közvetlen on-line indítóberendezés. DOL-indító használatakor a motor közvetlenül a teljes tápfeszültségre csatlakozik az indítás pillanatában. Ez azt jelenti, hogy a motor már a kezdetektől megkapja a teljes elektromos teljesítményt, ami miatt gyorsan felgyorsul a névleges fordulatszámra.
Hogyan működik
A DOL indító működése meglehetősen egyszerű. Ez egy kontaktorból, amely egy elektromosan vezérelt kapcsoló, és egy túlterhelés reléből áll. Az indítógomb megnyomásakor a mágneskapcsoló bezárul, és a motort az áramforráshoz csatlakoztatja. A túlterhelés relé figyeli a motoron átfolyó áramot. Ha az áram hosszabb ideig meghaladja az előre beállított határértéket, a relé leold, és leválasztja a motort az áramellátásról, hogy elkerülje a károsodást.
Előnyök
- Egyszerűség: A DOL-indítók kialakítása és működése rendkívül egyszerű. Kevesebb alkatrészt tartalmaznak, mint más típusú indítók, ami megkönnyíti telepítésüket, karbantartásukat és hibaelhárításukat. Ez az egyszerűség alacsonyabb költségeket is jelent, mind a kezdeti vételár, mind a hosszú távú karbantartás tekintetében.
- Alacsony költség: Mint korábban említettük, a DOL indítók egyszerű kialakítása alacsonyabb költségeket eredményez. Általában ezek a leggazdaságosabb lehetőség kis és közepes méretű égőmotorok indításához.
- Magas indítónyomaték: Mivel a motor közvetlenül a teljes tápfeszültségre van csatlakoztatva, nagy indítónyomatékot generálhat. Ez előnyös olyan alkalmazásoknál, ahol az égőmotornak nagy kezdeti terhelést kell leküzdenie, például egyes ipari fűtési rendszerekben.
Hátrányok
- Magas bekapcsolási áram: A DOL-indítók egyik fő hátránya az indításkor fellépő nagy bekapcsolási áram. Amikor a motort először csatlakoztatja az áramforráshoz, a névleges áram 6-8-szorosát képes felvenni. Ez a nagy bekapcsolási áram feszültségesést okozhat az elektromos ellátó rendszerben, ami hatással lehet más, ugyanahhoz a rendszerhez csatlakoztatott berendezésekre.
- Mechanikus stressz: A teljes feszültségű indítás miatti gyors motorgyorsulás jelentős mechanikai igénybevételt okozhat a motoron és a csatlakoztatott berendezéseken. Ez fokozott kopáshoz, a berendezés élettartamának csökkenéséhez és potenciálisan gyakoribb meghibásodásokhoz vezethet.
Lágyindító
A lágyindító ezzel szemben egy fejlettebb típusú motorindító, amely fokozatosan növeli az indítás során a motorra adott feszültséget. Ez a motor egyenletes és szabályozott gyorsulását eredményezi, csökkentve a bekapcsolási áramot és a mechanikai igénybevételt.
Hogyan működik
A lágyindítók tirisztorokat (más néven szilíciumvezérelt egyenirányítókat) használnak a motorra adott feszültség szabályozására. Az indítási parancs kiadásakor a lágyindító fokozatosan növeli a feszültséget egy alacsony értékről a teljes tápfeszültségre egy előre beállított időtartam alatt. Ez lehetővé teszi, hogy a motor zökkenőmentesen gyorsuljon, a DOL-indítókhoz kapcsolódó hirtelen rázkódás nélkül.
Előnyök
- Csökkentett bekapcsolási áram: A lágyindító legjelentősebb előnye, hogy képes csökkenteni a bekapcsolási áramot. A feszültség fokozatos növelésével a bekapcsolási áram a névleges áram 2-3-szorosára korlátozható, ami jóval alacsonyabb, mint egy DOL indító 6-8-szorosa. Ez segít minimalizálni a feszültségeséseket az elektromos ellátó rendszerben, és csökkenti az elektromos infrastruktúra terhelését.
- Sima gyorsulás: A lágyindítók a motor egyenletes és szabályozott gyorsítását biztosítják, ami csökkenti a motor és a csatlakoztatott berendezések mechanikai igénybevételét. Ez meghosszabbíthatja a motor és más alkatrészek, például szíjak, tengelykapcsolók és fogaskerekek élettartamát.
- Energiahatékonyság: Egyes alkalmazásokban a lágyindítók az energiahatékonyságot is javíthatják. A motorra adott feszültség szabályozásával optimalizálhatják a motor teljesítményét és csökkenthetik az energiafogyasztást, különösen az indítási és lassítási fázisban.
Hátrányok
- Magasabb költség: A lágyindítók bonyolultabb kialakításúak és több alkatrészt tartalmaznak, mint a DOL indítók. Ez magasabb kezdeti vételárat eredményez. Ezenkívül a lágyindítók karbantartási és javítási költségei is magasabbak lehetnek a bonyolultabb technológia miatt.
- Bonyolultság: A lágyindítókban használt fejlett technológia bonyolultabbá teszi azok telepítését, üzemeltetését és hibaelhárítását. A lágyindítók megfelelő beállításához és karbantartásához gyakran speciális ismeretekre és készségekre van szükség.
Alkalmazások
A DOL indító és a lágyindító közötti választás számos tényezőtől függ, beleértve az égőmotor méretét, a terhelés jellegét és az elektromos ellátó rendszert.

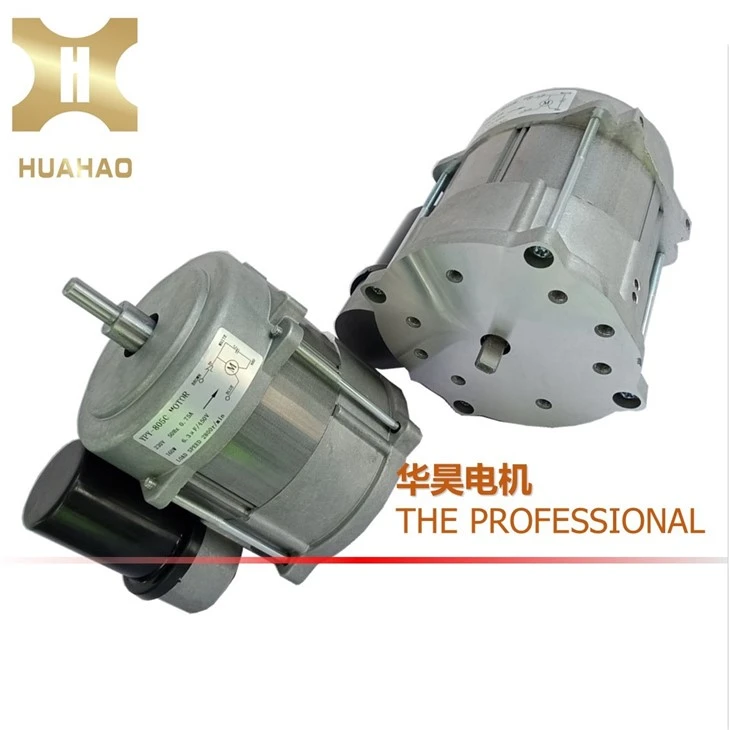

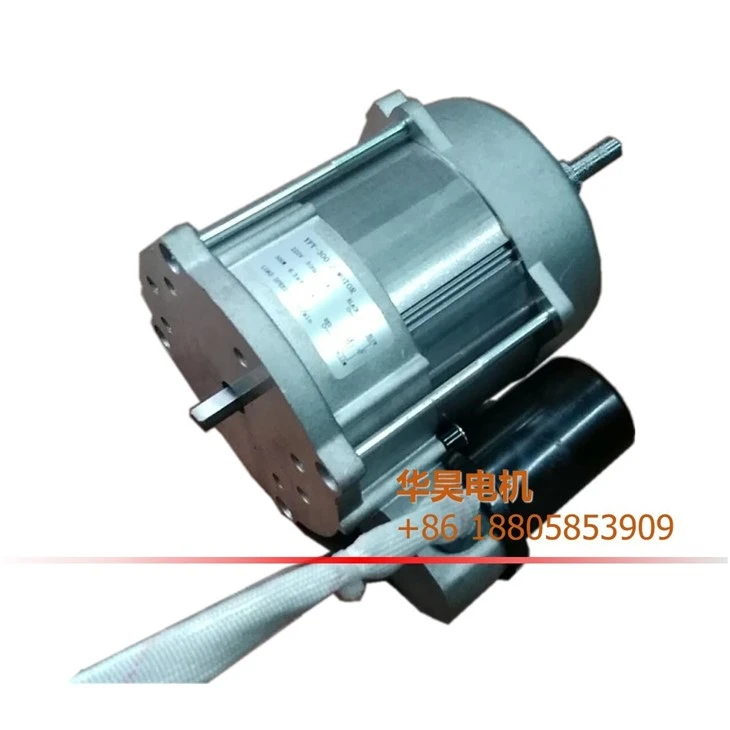

- DOL Indítók: A DOL indítókat általában kis és közepes méretű égőmotorokhoz használják, ahol a bekapcsolási áram és a mechanikai igénybevétel nem jelent komoly gondot. Alkalmasak viszonylag kis kezdeti terhelésű alkalmazásokhoz, mint például háztartási fűtési rendszerek vagy kisméretű ipari égők. Például egy kicsibenLégfűtő ventilátor motor, egyszerűsége és alacsony költsége miatt elegendő lehet egy DOL indító.
- Lágyindítók: A lágyindítókat előnyben részesítik nagyobb égőmotorokhoz vagy olyan alkalmazásokhoz, ahol a bekapcsolási áramot és a mechanikai igénybevételt minimálisra kell csökkenteni. Általában ipari fűtési rendszerekben használják, például azokban, amelyekben vanIpari légfűtő motorvagyFöldgázégető motor, ahol a DOL indító magas bekapcsolási árama problémákat okozhat az elektromos ellátó rendszerben és a csatlakoztatott berendezésekben.
Következtetés
Összefoglalva, mind a közvetlen - on-line indítóknak, mind a lágyindítóknak megvannak a saját egyedi előnyei és hátrányai. A DOL önindítók egyszerűek, olcsók és alkalmasak kis és közepes méretű, kis kezdeti terhelésű motorokhoz. Másrészt a lágyindítók csökkentett bekapcsolási áramot, egyenletes gyorsulást és jobb energiahatékonyságot kínálnak, de magasabb költséggel és bonyolultabbak.
Égőmotor-beszállítóként megértem, mennyire fontos az adott alkalmazáshoz megfelelő önindító kiválasztása. Ha nem biztos abban, hogy melyik típusú indító a legmegfelelőbb az égőmotorjához, bátorítom, hogy forduljon hozzám további információért és szakértői tanácsért. Segítek felmérni igényeit és kiválasztani a legmegfelelőbb önindítót, amely biztosítja égőmotorja megbízható és hatékony működését.
Hivatkozások
- "Electric Motor Handbook", Arnold E. Fitzgerald, Charles Kingsley Jr. és Stephen D. Umans.
- "Motor Control and Protection", az Institute of Electrical and Electronics Engineers (IEEE) kiadásában.
