A Gas Heater Fan Motors beszállítójaként számos megkeresést kaptam ezen motorok harmonikus tartalmával kapcsolatban. A harmonikus tartalom megértése döntő fontosságú mind a motor teljesítménye, mind a gázfűtőrendszer általános hatékonysága szempontjából. Ebben a blogban elmélyülök abban, hogy mi az a harmonikus tartalom, miért számít ez a gázfűtő ventilátormotoroknál, és hogyan befolyásolhatja működését.
Mik azok a harmonikusok?
A harmonikusok olyan elektromos frekvenciák, amelyek az alapfrekvencia egész számú többszörösei. A legtöbb energiaellátó rendszerben az alapfrekvencia 50 Hz vagy 60 Hz, régiótól függően. Például a második harmonikus frekvencia 100 Hz (ha az alap 50 Hz) vagy 120 Hz (ha az alap 60 Hz), a harmadik harmonikus 150 Hz vagy 180 Hz, és így tovább.
Egy ideális elektromos rendszerben a feszültség és az áram hullámformái tiszta szinuszhullámok az alapfrekvencián. Valós forgatókönyvekben azonban a nem lineáris terhelések, például a gázfűtő ventilátormotorok torzíthatják ezeket a hullámformákat, felharmonikusokat hozva létre. Ezek a nem lineáris terhelések az áramot rövid impulzusokban veszik fel, nem pedig egyenletes, folyamatos áramlást, ami harmonikus frekvenciák generálásához vezet.
Harmonikus tartalom a gázfűtő ventilátormotorokban
A gázfűtéses ventilátormotorok gyakran olyan elektronikus alkatrészekkel vannak felszerelve, mint például változó frekvenciájú hajtások (VFD) vagy kapcsolóüzemű tápegységek. Ezek az alkatrészek nem lineáris terhelések, amelyek harmonikus torzítást okoznak. Amikor egy motor működik, a motor által felvett áram nem követi a tökéletes szinuszos hullámmintát. Ehelyett további frekvenciákat tartalmaz, amelyek az alapfrekvencia többszörösei.
A gázfűtés ventilátormotorjának harmonikus tartalmát jellemzően a harmonikus torzítási tényező jellemzi, amely az összes harmonikus komponens négyzetes (RMS) értékének az alapkomponens RMS értékéhez viszonyított aránya. A magas harmonikus torzítási tényező jelentős mennyiségű harmonikus tartalmat jelez a motor áram- vagy feszültséghullámában.
Miért számít a harmonikus tartalom?
A motor teljesítményére gyakorolt hatás
A felharmonikusok káros hatással lehetnek a gázfűtés ventilátormotorjainak teljesítményére. További felmelegedést okozhatnak a motor tekercsében, ami csökkenti a motor hatékonyságát és élettartamát. A felharmonikusok által termelt többlethő a szigetelés meghibásodásához vezethet, növelve a motor meghibásodásának kockázatát. Ezenkívül a harmonikusok mechanikai rezgéseket is okozhatnak a motorban, ami zajt és a motor csapágyainak idő előtti kopását okozhatja.
Az energiarendszerre gyakorolt hatás
A gázfűtő ventilátormotorok az elektromos hálózatra csatlakoznak, és az általuk generált harmonikus áramok visszafolyhatnak a hálózatba. Ezek a harmonikus áramok feszültségtorzulást okozhatnak az energiarendszerben, ami hatással lehet más, ugyanahhoz a hálózathoz csatlakoztatott elektromos berendezésekre. A harmonikus torzítás például túlmelegedést okozhat a transzformátorokban, megszakítókban és más áramelosztó berendezésekben, ami megnövekedett karbantartási költségekhez és lehetséges rendszerhibákhoz vezethet.
Szabványoknak való megfelelés
Számos országban és iparágban szabványokat állapítottak meg az elektromos rendszerek harmonikus torzítására vonatkozóan. Például a Nemzetközi Elektrotechnikai Bizottság (IEC) korlátokat szabott az elektromos berendezések által az elektromos hálózatba juttatható harmonikus áram mennyiségére. A Gas Heater Fan Motors beszállítójaként elengedhetetlen annak biztosítása, hogy motorjaink megfeleljenek ezeknek a szabványoknak, hogy elkerüljük ügyfeleink esetleges jogi és működési problémáit.
Harmonikus tartalom mérése és mérséklése
Harmonikus tartalom mérése
A gázfűtő ventilátormotor harmonikus tartalmának mérésére speciális berendezések, például teljesítményelemzők használhatók. Ezek az analizátorok képesek mérni a motor feszültség és áram hullámformáit, és kiszámítani a harmonikus torzítási tényezőt. A harmonikus spektrum elemzésével a mérnökök azonosíthatják azokat a specifikus harmonikus frekvenciákat, amelyek a legjelentősebb torzítást okozzák.
Harmonikus tartalom mérséklése
Számos módszer létezik a gázfűtő ventilátormotorok harmonikus tartalmának csökkentésére. Az egyik megközelítés a passzív szűrők használata, amelyek bizonyos harmonikus frekvenciák blokkolására vagy csökkentésére szolgálnak. Ezeket a szűrőket jellemzően párhuzamosan kapcsolják a motorral, és hatékonyan csökkentik a harmonikus torzítási tényezőt.
Egy másik módszer az aktív szűrők használata, amelyek fejlettebbek és dinamikusan alkalmazkodnak a harmonikus tartalom változásaihoz. Az aktív szűrők úgy működnek, hogy egyenlő és ellentétes harmonikus áramokat fecskendeznek a rendszerbe, kioltva a motor által generált harmonikusokat.
Változtatható frekvenciájú meghajtók (VFD) is kialakíthatók a harmonikus torzítás csökkentésére. Egyes modern VFD-k fejlett vezérlési algoritmusokat használnak, hogy minimalizálják a felharmonikusok keletkezését a motor működése során.
Gázfűtőventilátor-motor-szállító kínálatunk

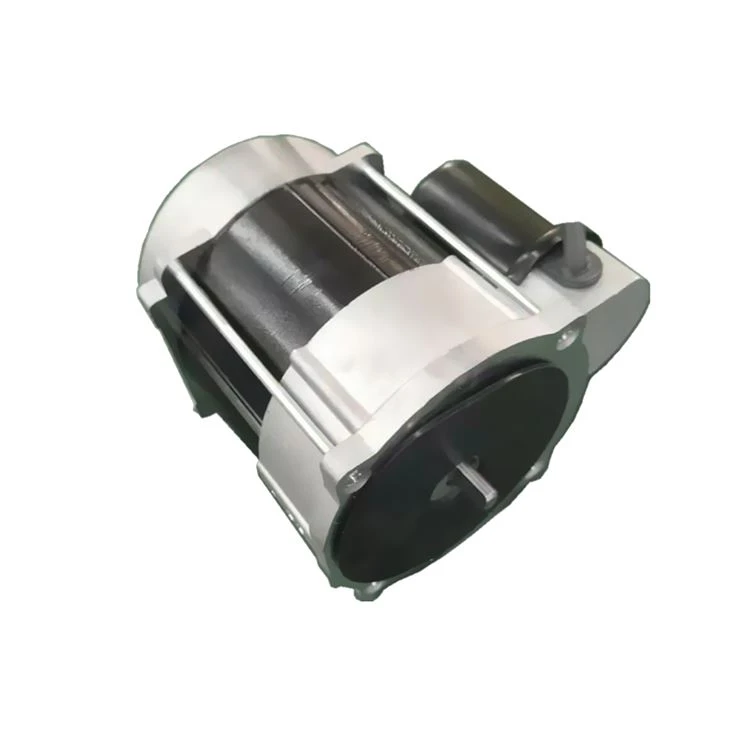

A Gas Heater Fan Motors vezető szállítójaként megértjük a harmonikus tartalom kezelésének fontosságát. A miénkVentilátor fűtés motorfejlett technológiával készült a harmonikus torzítás minimalizálása érdekében. Kiváló minőségű elektronikai alkatrészeket és korszerű vezérlő algoritmusokat használunk annak érdekében, hogy motorjaink hatékonyan működjenek és megfeleljenek a nemzetközi szabványoknak.
A miénkIPARI LPG VENTILÁTOR FŰTÉS Motorkifejezetten ipari alkalmazásokhoz készült. Úgy készült, hogy ellenálljon a zord működési feltételeknek, miközben alacsony harmonikus tartalmat tart fenn. Ipari motorjainkon szigorú tesztelést végzünk, hogy megbizonyosodjunk arról, hogy azok megfelelnek a legmagasabb minőségi és teljesítményi szabványoknak.

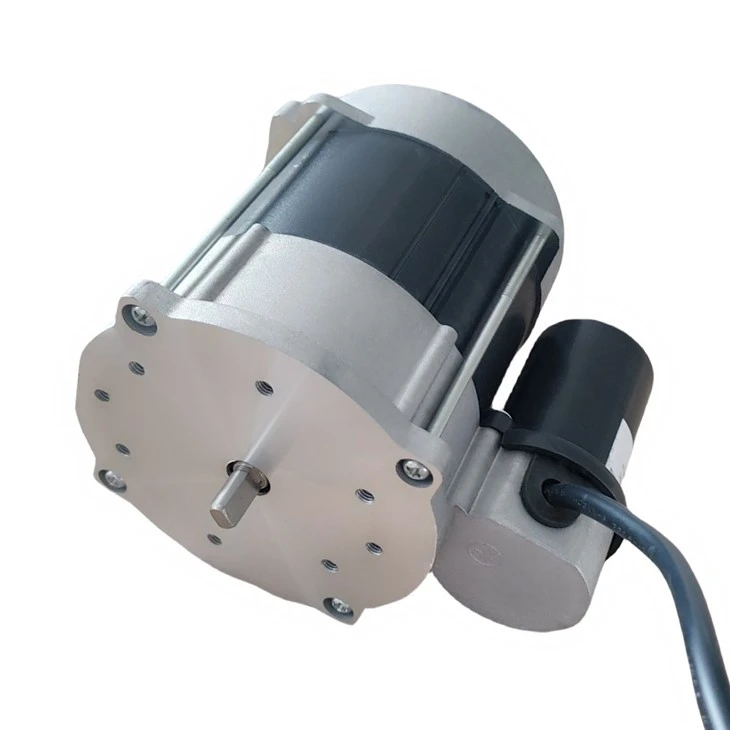

Azok számára, akiknek motorra van szükségük helyiségfűtőkhöz, a miMotor térfűtőhözkiváló választás. Úgy tervezték, hogy megbízható és hatékony működést biztosítson minimális harmonikus torzítással, kényelmes és biztonságos fűtési környezetet biztosítva.
Beszerzésért forduljon hozzánk
Ha Ön a kiváló minőségű, alacsony harmonikus tartalmú gázfűtőventilátor-motorok piacán dolgozik, kérjük, vegye fel velünk a kapcsolatot a beszerzéssel kapcsolatban. Szakértői csapatunk készen áll, hogy segítsen Önnek kiválasztani a megfelelő motort az Ön speciális igényeinek. Legyen szó kisvállalkozásról vagy ipari nagyvállalatról, személyre szabott megoldásokat tudunk biztosítani, amelyek megfelelnek az Ön igényeinek.
Hivatkozások
- Nemzetközi Elektrotechnikai Bizottság (IEC). "IEC 61000 - 3 - 2: Elektromágneses összeférhetőség (EMC) - 3. rész - 2: Határértékek - A harmonikus áramkibocsátás határértékei (a berendezés bemeneti árama ≤ 16 A fázisonként)."
- Villamosenergia-kutató Intézet (EPRI). "Harmonikusok az elektromos energiarendszerekben: alapelvek, elemzés és szűrőtervezés."
- IEEE Szabványügyi Szövetség. "IEEE 519 – 2014: Az IEEE által ajánlott gyakorlat a statikus teljesítmény-átalakítók és a váltakozó áramú táprendszerrel való interfészeik harmonikus szabályozásához és reaktív kompenzációjához."
