Centrifugális csőventilátorok szállítójaként gyakran kapok megkereséseket az ügyfelektől, hogy ezek a ventilátorok milyen maximális hőmérsékletet tudnak elviselni. Ennek a kritikus paraméternek a megértése elengedhetetlen a centrifugális csőventilátorok megfelelő és biztonságos működésének biztosításához különböző ipari és kereskedelmi alkalmazásokban. Ebben a blogban a centrifugális csőventilátorok hőmérséklet-tűrését befolyásoló tényezőket, a felépítésükhöz használt anyagokat, valamint a magas hőmérsékletű környezethez megfelelő ventilátor kiválasztását fogom megvizsgálni.
A hőmérséklettűrést befolyásoló tényezők
A centrifugális csőventilátor által elviselhető maximális hőmérsékletet számos kulcsfontosságú tényező befolyásolja. Az egyik fő tényező a motor. A motor a ventilátor szíve, teljesítménye rendkívül érzékeny a hőmérsékletre. A legtöbb szabványos villanymotort meghatározott hőmérsékleti tartományban történő működésre tervezték. Ennek a tartománynak a túllépése a szigetelés meghibásodásához, túlmelegedéshez és végső soron a motor meghibásodásához vezethet.
A motor szigetelési osztálya döntő szerepet játszik a hőmérséklet tűrőképességének meghatározásában. A motorokat jellemzően különböző szigetelési osztályokba sorolják be, mint például A, B, F és H osztályok, amelyek mindegyike meghatározott maximálisan megengedhető hőmérséklet-emelkedéssel rendelkezik. Például az A osztályú szigetelés maximális hőmérséklet-emelkedése 60°C-kal meghaladja a környezeti hőmérsékletet, míg a H osztályú szigetelés akár 125°C-os hőmérséklet-emelkedést is elbír. A magas hőmérsékletű alkalmazásokhoz használt centrifugális csőventilátor kiválasztásakor elengedhetetlen a megfelelő szigetelési osztályú motor kiválasztása.
Egy másik tényező a ventilátor felépítéséhez használt anyagok. A járókerék, a ház és az egyéb alkatrészek ki vannak téve a ventilátor által mozgatott forró levegőnek. Ha ezek az anyagok nem hőállóak, akkor magas hőmérsékleten deformálódhatnak, deformálódhatnak vagy megolvadhatnak. Előfordulhat például, hogy a műanyag alkatrészek viszonylag alacsony olvadáspontúak, és nem feltétlenül alkalmasak rendkívül magas hőmérsékletű környezetben. Másrészt a fém alkatrészek, például a rozsdamentes acélból vagy alumíniumból készült alkatrészek általában jobb hőállósággal rendelkeznek.
A ventilátor körüli légáramlás és szellőzés szintén befolyásolja a ventilátor hőmérséklettűrését. A megfelelő légáramlás elősegíti a hő elvezetését a motorból és más alkatrészekből. Ha a ventilátort zárt térben, rossz szellőzéssel szerelik fel, a motor által termelt hő és a ventilátoron áthaladó forró levegő felhalmozódhat, ami a hőmérséklet túllépését eredményezheti a biztonságos működési tartományon.
Anyagok és hőmérsékleti határaik
Nézzük meg közelebbről a centrifugális csőventilátorokban általánosan használt anyagokat és azok hőmérsékleti határait.
Fémek
- Rozsdamentes acél: Kiváló korrózióállósága és magas olvadáspontja miatt a rozsdamentes acél népszerű választás magas hőmérsékletű alkalmazásokhoz. Az adott minőségtől függően jellemzően 800-1000°C-ig képes ellenállni. A rozsdamentes acél járókerekeket és házakat gyakran használják olyan ipari folyamatokban, ahol a levegő korrozív anyagokat és magas hőmérsékletet tartalmaz.
- Alumínium: Az alumínium könnyű és jó hővezető képességgel rendelkezik, ami segít a hőelvezetésben. Olvadáspontja azonban viszonylag alacsony a rozsdamentes acélhoz képest, 660°C körüli. Az alumínium alkatrészeket általában olyan alkalmazásokban használják, ahol a hőmérséklet mérsékelten magas, jellemzően 200-300°C-ig.
Műanyagok
- Polipropilén (PP): A polipropilén egy gyakori műanyag, amelyet a ventilátorgyártásban használnak. Olvadáspontja viszonylag alacsony, általában 160-170°C körüli. A PP alkatrészek alkalmasak olyan alkalmazásokra, ahol a hőmérséklet e tartomány alatt van, például egyes lakó- vagy kereskedelmi épületek szellőzőrendszereiben.
- Politetrafluor-etilén (PTFE): A PTFE, más néven teflon kiváló hőállósággal rendelkezik. Folyamatosan 260°C-ig, rövid ideig még magasabb hőmérsékletig is ellenáll. A PTFE-bevonatú alkatrészeket gyakran használják olyan alkalmazásokban, ahol vegyszerállóság és magas hőmérséklet-tűrés szükséges.
Alkalmazások és hőmérsékleti követelmények
A centrifugális csőventilátorokat számos alkalmazási területen használják, mindegyiknek megvan a maga hőmérsékleti követelménye.
Ipari sütők és kemencék
Az ipari kemencékben és kemencékben a hőmérséklet elérheti a több száz Celsius-fokot is. A centrifugális csőventilátorok a forró levegő keringetésére szolgálnak a sütőben, vagy a forró levegő elszívására kívülről. Ezekhez az alkalmazásokhoz elengedhetetlenek a magas hőmérsékletnek ellenálló anyagokból készült ventilátorok és a megfelelő szigetelési osztályú motorok. A rozsdamentes acél járókerekeket és a H osztályú motorokat általában magas hőmérsékleten történő megbízható működés biztosítására használják.
Konyha Szellőztetés

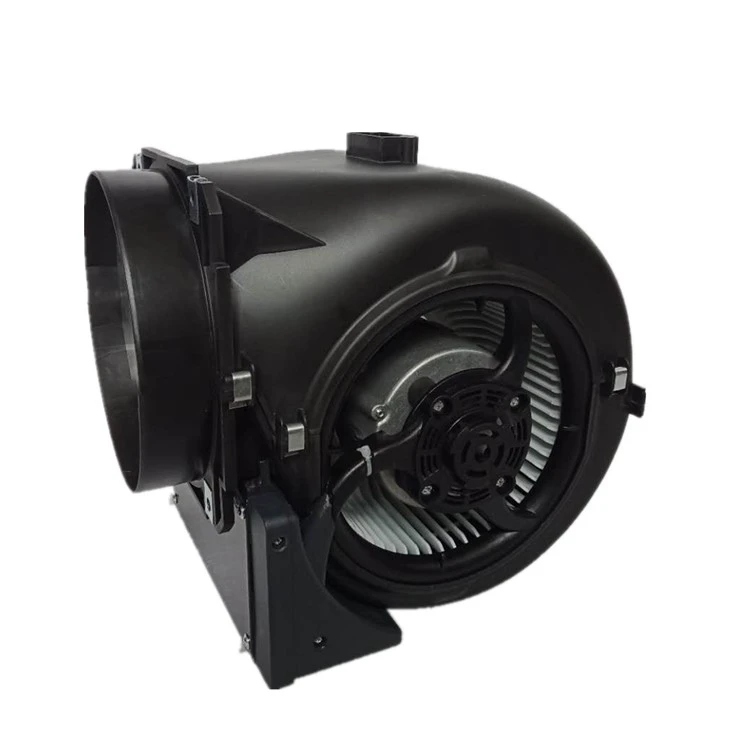

A kereskedelmi konyhákban,Páraelszívó ventilátora főzési füst és a hő eltávolítására szolgálnak. Az elszívott levegő hőmérséklete viszonylag magas lehet, különösen erős főzés során. Bár a hőmérséklet nem olyan szélsőséges, mint az ipari alkalmazásokban, mégis olyan ventilátorokra van szükség, amelyek ellenállnak a mérsékelt hőnek. Egyes konyhai szellőzőventilátorok alumínium vagy hőálló műanyag alkatrészeket és megfelelő szigetelésű motorokat használnak a hő kezelésére.
Vegyi feldolgozás
A vegyi feldolgozó üzemekben centrifugális légcsatorna ventilátorokat használnak a forró és gyakran korrozív gázok kezelésére. Ezeknek a gázoknak a hőmérséklete az adott folyamattól függően széles határok között változhat. Magas hőmérsékletű vegyi alkalmazásokhoz korrózió- és hőálló anyagokból, például rozsdamentes acélból vagy PTFE-bevonatú alkatrészekből készült ventilátorokra van szükség. ADupla bemeneti centrifugális ventilátornagy hatékonyságának és nagy mennyiségű levegő kezelésére való képességének köszönhetően népszerű választás egyes kémiai feldolgozási alkalmazásokban.
Szellőztetés magas hőmérsékletű műhelyekben
Azok a műhelyek, ahol hegesztést, kovácsolást vagy más magas hőmérsékletű eljárást végeznek, megfelelő szellőzést igényelnek a forró levegő és a gőzök eltávolítása érdekében. Az ezekben a műhelyekben használt centrifugális csőventilátoroknak el kell viselniük a folyamatok által keltett megnövekedett hőmérsékletet. Ilyen környezetben jellemzően fémből készült ventilátorokat használnak megfelelő motorszigeteléssel.
A megfelelő ventilátor kiválasztása magas hőmérsékletű alkalmazásokhoz
Amikor magas hőmérsékletű alkalmazásokhoz centrifugális csőventilátort választ, a következő lépéseket kell megtenni:
- Határozza meg a hőmérsékleti tartományt: Először pontosan mérje meg vagy becsülje meg a levegő maximális hőmérsékletét, amelyet a ventilátor kezelni fog. Ez segít kiválasztani a megfelelő hőmérséklettűrő ventilátort.
- Válassza ki a megfelelő anyagokat: A hőmérséklet-tartomány alapján válassza ki a ventilátor alkatrészeinek anyagait. Magas hőmérsékletű alkalmazásokhoz a rozsdamentes acél, alumínium vagy hőálló műanyagok jó választás.
- Válassza ki a Motort: Válasszon olyan szigetelési osztályú motort, amely elviseli a várható hőmérséklet-emelkedést. Vegye figyelembe a ventilátor teljesítményigényét, és gondoskodjon arról, hogy a motor elegendő teljesítményt tudjon biztosítani magas hőmérsékleti körülmények között.
- Fontolja meg a telepítést és a szellőzést: Győződjön meg arról, hogy a ventilátor megfelelő szellőzésű helyre van felszerelve a hő elvezetése érdekében. Ha szükséges, biztosítson további hűtési intézkedéseket, például külső ventilátorokat vagy hőcserélőket.
Következtetés
A maximális hőmérséklet, amelyet egy centrifugális csőventilátor elvisel, számos tényezőtől függ, beleértve a motor szigetelési osztályát, a felépítéséhez használt anyagokat, valamint a ventilátor körüli légáramlást és szellőzést. Ezen tényezők megértésével és az adott alkalmazáshoz megfelelő ventilátor kiválasztásával biztosíthatja a ventilátor megbízható és biztonságos működését magas hőmérsékletű környezetben.
Ha centrifugális csőventilátorra van szüksége magas hőmérsékletű alkalmazásához, mi segítünk. Szakértői csapatunk segítséget nyújt Önnek a megfelelő ventilátor kiválasztásában az Ön egyedi igényei alapján. Akár szüksége van aDupla bemeneti centrifugális ventilátorvegyi feldolgozó üzemhez vagy aSzellőztető motorháztető ventilátor motoregységkonyhai szellőztető rendszerhez termékeink széles választékát kínáljuk az Ön igényeinek kielégítésére. Lépjen kapcsolatba velünk még ma a beszerzési és tárgyalási folyamat megkezdéséhez, és engedje meg, hogy segítsünk megtalálni a tökéletes centrifugális csőventilátort projektje számára.
Hivatkozások
- TJE Miller "Elektromos motor kézikönyve".
- "Ipari szellőztetés: az ajánlott gyakorlat kézikönyve" az Amerikai Kormányzati Ipari Higiénikusok Konferenciájától
- William D. Callister Jr. és David G. Rethwisch "Anyagtudomány és mérnöki tudomány: Bevezetés"
